مقایسه کابلهای شبکه (CAT5e، CAT6، CAT6a، CAT7، CAT8) + نکات مهم در انتخاب پچکورد
دلیل اهمیت
کابل شبکه mmc با عملکرد حرفه ای
در دنیای شبکههای کامپیوتری، موفقیت یک شبکه پایدار و سریع، نه فقط به تجهیزات اکتیو مانند سوئیچ و روتر، بلکه به تجهیزات پسیو شبکه وابسته است. کابل شبکه و پچکورد، ستون فقرات این سیستم هستند و انتخاب مناسب آنها تفاوت بین یک شبکه کند و پرخطا و یک شبکه حرفهای را رقم میزند.
در این مقاله، به طور کامل انواع کابل شبکه CAT5e، CAT6، CAT6a، CAT7 و CAT8 را بررسی میکنیم و سپس نکات مهم انتخاب و نصب پچکورد را آموزش میدهیم.
کابل شبکه دادهها را بین تجهیزات منتقل میکند. اگر کابل کیفیت مناسب نداشته باشد:
-
سرعت کاهش مییابد
-
نویز و تداخل افزایش مییابد
-
احتمال قطعی و خرابی شبکه زیاد میشود
-
تجهیزات گرانقیمت نمیتوانند عملکرد واقعی خود را نشان دهند
بنابراین انتخاب کابل و پچکورد مناسب، سرمایهگذاری روی عملکرد شبکه است.

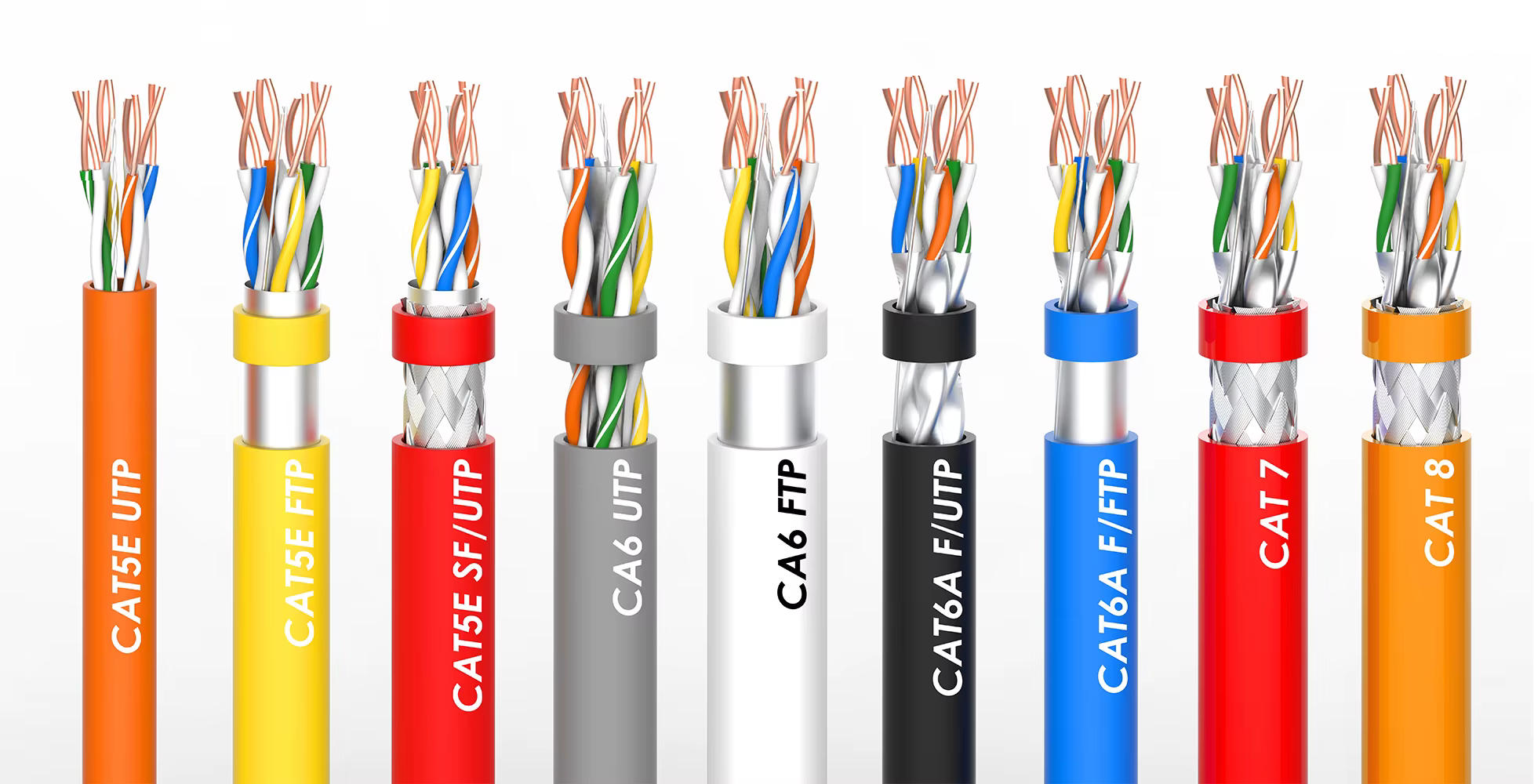

استانداردهای کابل شبکه
1.CAT5e
-
سرعت: تا 1Gbps
-
پهنای باند: 100MHz
-
کاربرد: شبکههای خانگی، دفاتر کوچک
-
ویژگی: اقتصادی، نصب آسان
-
نکته عملی: مناسب استفاده در شبکههای ساده و اتاقهای کوچک، اما برای آیندهنگری کافی نیست.
2.CAT6
-
سرعت: تا 10Gbps در فاصله ≤ 55 متر
-
پهنای باند: 250MHz
-
کاربرد: دفاتر متوسط، شبکههای با ترافیک بالاتر
-
ویژگی: کاهش نویز، کیفیت سیگنال بهتر نسبت به CAT5e
-
مثال عملی: اگر چندین ویدئو HD به صورت همزمان روی شبکه پخش میشوند، CAT6 پیشنهاد میشود.
3.CAT6a
-
سرعت: 10Gbps تا فاصله 100 متر
-
پهنای باند: 500MHz
-
کاربرد: شبکههای حرفهای، اتاق سرور، دیتاسنتر کوچک
-
ویژگی: عملکرد بهتر در نویز و تداخلهای الکترومغناطیسی
-
نکته نصب: به دلیل ضخامت بیشتر، کابل را با خمهای تند نکشید و از کانالهای مناسب استفاده کنید.
4.CAT7
-
سرعت: 10Gbps
-
پهنای باند: 600MHz
-
شیلدینگ: S/FTP (شیلد جداگانه برای هر زوج و شیلد کلی)
-
کاربرد: محیطهای صنعتی و نویزی، دیتاسنترها
-
ویژگی: کاهش نویز بالا، کانکتور GG45 یا TERA (RJ45 معمولی همیشه سازگار نیست)
-
نکته: برای شبکه خانگی معمولی نیاز نیست، بیشتر پروژههای حساس به نویز از آن استفاده میکنند.
5.CAT8
-
سرعت: تا 40Gbps
-
پهنای باند: 2000MHz
-
فاصله: تا 30 متر
-
شیلدینگ: S/FTP کامل
-
کاربرد: دیتاسنترهای حرفهای، رکهای پرسرعت، اتصال سرور به سوئیچ
-
نکته: برای خانه و دفاتر معمولی لازم نیست، اما برای پروژههای حرفهای و شبکه با سرعت بالا ایدهآل است.
کدام را انتخاب کنیم؟
-
UTP (Unshielded Twisted Pair): بدون شیلد، مناسب محیطهای کم نویز، ارزان و انعطافپذیر
-
FTP/F-UTP: دارای شیلد فویل، مناسب محیطهای نویزی، کنار کابل برق یا محیط صنعتی
-
S/FTP: شیلد جداگانه برای هر زوج و شیلد کلی، مناسب دیتاسنتر و کابلهای پرسرعت
نکته عملی: اگر کابل کنار کابل برق یا تجهیزات صنعتی نصب میشود، شیلددار بودن اهمیت دارد.

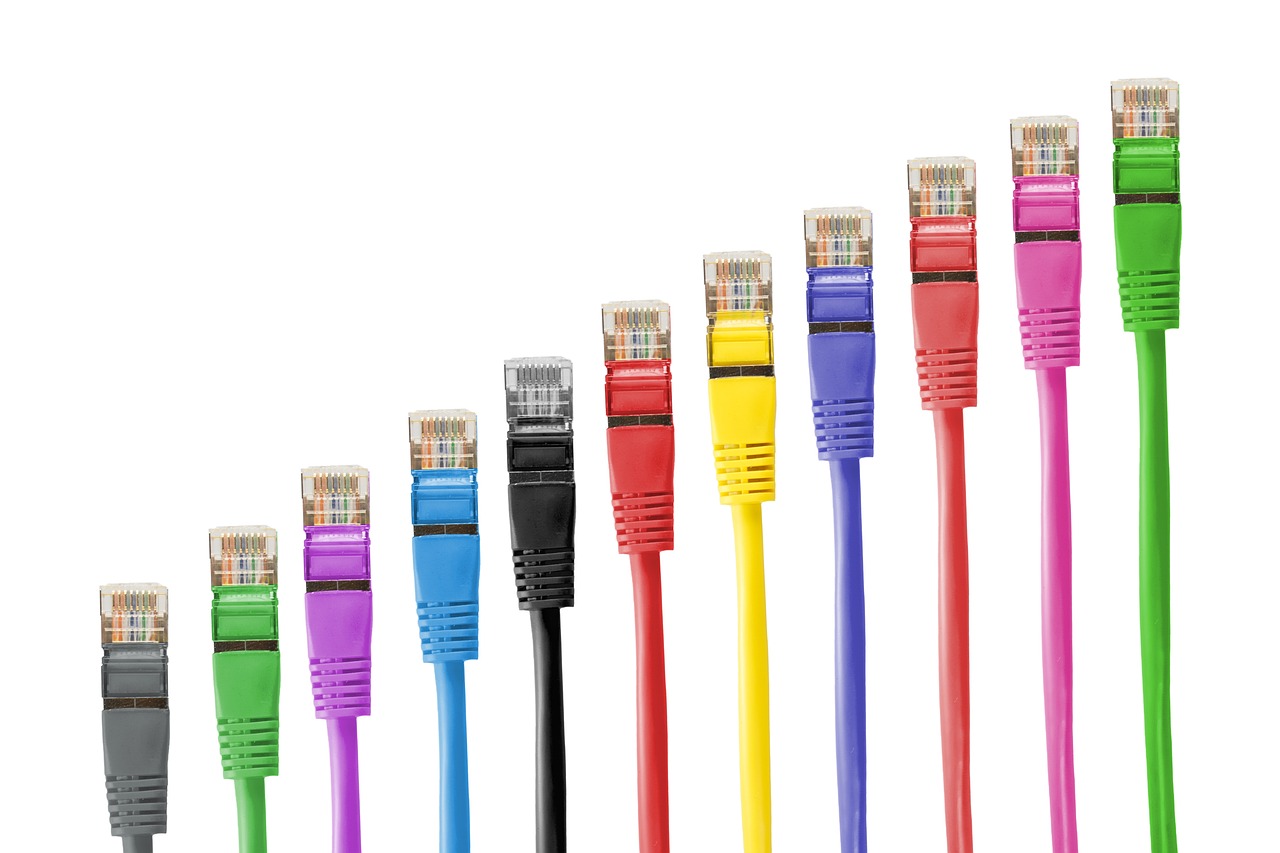

پچکورد: نقش و اهمیت آن
پچکورد چیست؟
یک کابل کوتاه شبکه که بین تجهیزات و رک یا مودم وصل میشود. کیفیت پچکورد، تاثیر مستقیم بر سرعت و پایداری شبکه دارد.
نکات انتخاب پچکورد
-
هماهنگی با کابل اصلی: اگر کابل اصلی CAT6 است، پچکورد هم باید CAT6 باشد.
-
جنس مغزی: Copper 100% بهترین کیفیت است، CCA (آلومینیوم با روکش مس) کیفیت پایینتر دارد.
-
شیلددار یا بدون شیلد: متناسب با محیط نصب.
-
طول مناسب: نه خیلی کوتاه که کشیده شود، نه خیلی بلند که باعث بهمریختگی رک شود.
-
رنگبندی استاندارد: مدیریت بهتر شبکه و تشخیص سریع کابلها.
نکات نصب و مدیریت کابل
-
خمهای تند ایجاد نکنید؛ شعاع خم ≥ 4 برابر قطر کابل
-
کابل را به شدت نکشید
-
از کابلکشها و کانالهای مناسب استفاده کنید
-
از همپوشانی کابلهای شبکه با کابل برق جلوگیری کنید
-
برچسبگذاری هر کابل برای مدیریت راحت شبکه ضروری است
مقایسه کلی کابلها
| استاندارد | سرعت | پهنای باند | شیلدینگ | کاربرد |
|---|---|---|---|---|
| CAT5e | 1Gbps | 100MHz | UTP/FTP | شبکه خانگی |
| CAT6 | 10Gbps ≤55m | 250MHz | UTP/FTP | دفاتر متوسط |
| CAT6a | 10Gbps ≤100m | 500MHz | U/FTP یا F/FTP | اتاق سرور، شبکه حرفهای |
| CAT7 | 10Gbps | 600MHz | S/FTP | محیط صنعتی، دیتاسنتر کوچک |
| CAT8 | 40Gbps ≤30m | 2000MHz | S/FTP | دیتاسنتر حرفهای، رک پرسرعت |
جمعبندی و پیشنهادات عملی
شبکه خانگی یا دفتر کوچک → CAT5e یا CAT6
شبکه اداری جدید یا ویدئو/صوت HD → CAT6 یا CAT6a
محیط صنعتی یا نویزی → CAT7
دیتاسنتر حرفهای و رکهای پرسرعت → CAT8
پچکورد با کیفیت و متناسب با کابل اصلی ضروری است
مدیریت کابل، خم مناسب و شیلدینگ صحیح، پایداری شبکه را تضمین میکند
نتیجه: انتخاب درست کابل و پچکورد نه فقط سرعت شبکه، بلکه طول عمر تجهیزات و کیفیت اتصال را تضمین میکند.
