بررسی جامع و پیشرفته سامانههای نظارت تصویری (CCTV)
تحول فناوری از سیستمهای آنالوگ تا معماریهای هوشمند مبتنی بر IP و اصول راهبردی انتخاب سامانههای نظارتی
سامانههای دوربین مداربسته (CCTV) یکی از ستونهای بنیادین امنیت فیزیکی در زیرساختهای مسکونی، تجاری و صنعتی محسوب میشوند. این فناوری با ایجاد امکان پایش پیوسته، مستندسازی دقیق رخدادها و بهرهگیری از تحلیلهای هوشمند مبتنی بر بینایی ماشین، نقشی حیاتی در پیشگیری، شناسایی سریع تهدیدات و ارتقای راهبردهای واکنش ایفا میکند. در این مقاله، ساختارهای مختلف نظارت تصویری، تفاوتهای فنی میان نسلهای آنالوگ و IP، ملاحظات طراحی، اصول نصب و معیارهای انتخاب حرفهای با رویکردی تحلیلی و دانشگاهی مورد بررسی قرار میگیرد.
۱. تعریف، معماری و کارکرد سامانههای CCTV
واژه Closed-Circuit Television به سامانهای اشاره دارد که در آن دادههای تصویری در یک مدار اختصاصی و غیرعمومی انتقال مییابند. این ویژگی، امکان کنترل دسترسی، امنیت داده و نظارت متمرکز را فراهم میکند.
یک معماری استاندارد CCTV معمولاً شامل عناصر زیر است:
- دوربینها بهعنوان حسگرهای اولیه تصویربرداری
- بستر انتقال داده شامل کابل کواکسیال یا شبکه اترنت
- منبع تغذیه مستقل یا فناوری PoE جهت تغذیه از طریق کابل شبکه
- واحدهای ضبط دیجیتال (DVR) یا تحت شبکه (NVR)
- حافظه ذخیرهسازی با قابلیت نوشتار پایدار و طولانیمدت
- واسطهای نمایش و مدیریت برای پایش آنی یا بازبینی آرشیو
این ساختار بنیادی، چارچوب اصلی عملکرد هر سیستم نظارتی مدرن را تشکیل میدهد.
۲. طبقهبندی فنی نسلهای مختلف دوربینهای مداربسته
۱) سیستمهای آنالوگ قدیمی
این نسل مبتنی بر سیگنال ویدئویی آنالوگ بوده و بهدلیل محدودیتهای شدید رزولوشن و پردازش، بهتدریج جای خود را به فناوریهای پیشرفتهتر میدهد.
۲) استانداردهای AHD / CVI / TVI — نسل بهبود یافته آنالوگ
این فناوریها امکان انتقال داده با کیفیت HD و Full HD را بر بستر کواکسیال ممکن میسازند.
مزایا:
- هزینه اولیه پایین
- سادگی در اجرای زیرساخت و عیبیابی
محدودیتها:
- ضعف در تحلیل تصویر و پشتیبانی محدود از هوش مصنوعی
- محدودیت در توسعهپذیری دیجیتال و شبکهای
۳) سامانههای تحت شبکه (IP)
پیشرفتهترین نسل دوربینها که مبتنی بر انتقال دیجیتال، الگوریتمهای پردازش تصویر و تحلیلهای هوشمند عمل میکند.
ویژگیها و مزایا:
- رزولوشنهای بسیار بالا (۲ تا ۱۲ مگاپیکسل و بیشتر)
- پشتیبانی طبیعی از بینایی ماشین، تحلیل عمیق رفتار و الگوریتمهای AI
- امنیت داده مبتنی بر رمزنگاری و کنترل سطح دسترسی
- قابلیت مقیاسپذیری برای پروژههای بزرگ با نیازهای یکپارچهسازی
چالشها:
- هزینه اولیه بالاتر
- نیاز به پیکربندی تخصصی شبکه و مدیریت پهنای باند

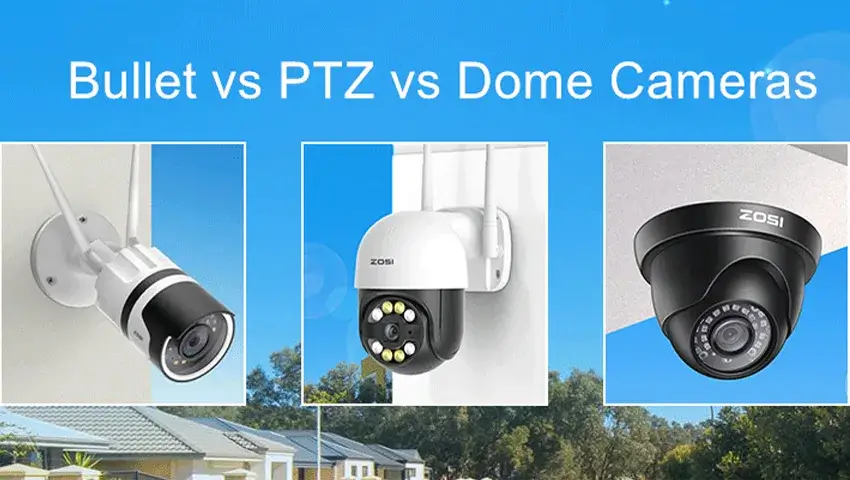

۳. گونهشناسی فیزیکی و مهندسی فرم دوربینها
Bullet (بولت)
- مناسب محیطهای بیرونی
- زاویه دید مستقیم و مقاوم در برابر شرایط محیطی
Dome (دام)
- مناسب فضاهای داخلی
- طراحی مقاوم در برابر تخریب و دستکاری عمدی
PTZ (قابل چرخش)
- چرخش ۳۶۰ درجه و زوم اپتیکال با دقت بالا
- مناسب پروژههایی با نیاز به پوشش پویا و رهگیری سوژه
Hidden (مخفی)
- مناسب محیطهای حساس و نظارت غیرمحسوس
۴. معیارهای حرفهای انتخاب دوربین
✔ رزولوشن و کیفیت تصویری
حداقل کیفیت قابل اتکا ۲ مگاپیکسل است؛ برای تحلیل دقیق رخدادها، رزولوشنهای ۴MP و ۸MP انتخاب ایدهآل محسوب میشوند.
✔ فناوری دید در شب (IR, Low-Light, Starlight)
- برد مؤثر ۲۰ تا ۸۰ متر بسته به محیط
- بهبود عملکرد در نور کم با فناوریهای Full-Color یا LED مادون قرمز
✔ لنز و میدان دید
- لنز ثابت: اقتصادی با زاویه غیرقابلتغییر
- لنز وریفوکال: تنظیم دستی میدان دید
- لنز موتورایز: کنترل فاصله کانونی از راه دور با دقت بالا
✔ تحلیلهای هوش مصنوعی (AI Analytics)
- تشخیص چهره و سوژه
- تشخیص حرکت هوشمند
- شمارش افراد، مدیریت تراکم و تحلیل رفتاری
- تعریف خطوط و مناطق امنیتی (Line Crossing / Intrusion Detection)
✔ استانداردهای حفاظتی محیطی (IP66 / IP67)
ضروری برای دوربینهای نصبشده در فضای آزاد و محیطهای صنعتی.
۵. زیرساخت شبکه و ملاحظات کابلکشی
سیستمهای AHD
- کابل کواکسیال RG59
- کانکتورهای BNC
- تغذیه مجزا برای هر دوربین
سیستمهای IP
- کابل شبکه CAT6 یا CAT6a با تأکید بر کیفیت و پهنای باند مناسب
- استفاده از سوئیچهای PoE جهت تغذیه و انتقال همزمان داده
- بهرهگیری از رکوردرهای NVR با ساختار دیجیتال و پایداری بالا
نکته کلیدی:
کیفیت کابل، نحوه اتصال و مدیریت شبکه، تأثیر مستقیم بر پایداری، نرخ فریم، کیفیت خروجی تصویر و امنیت داده دارد.

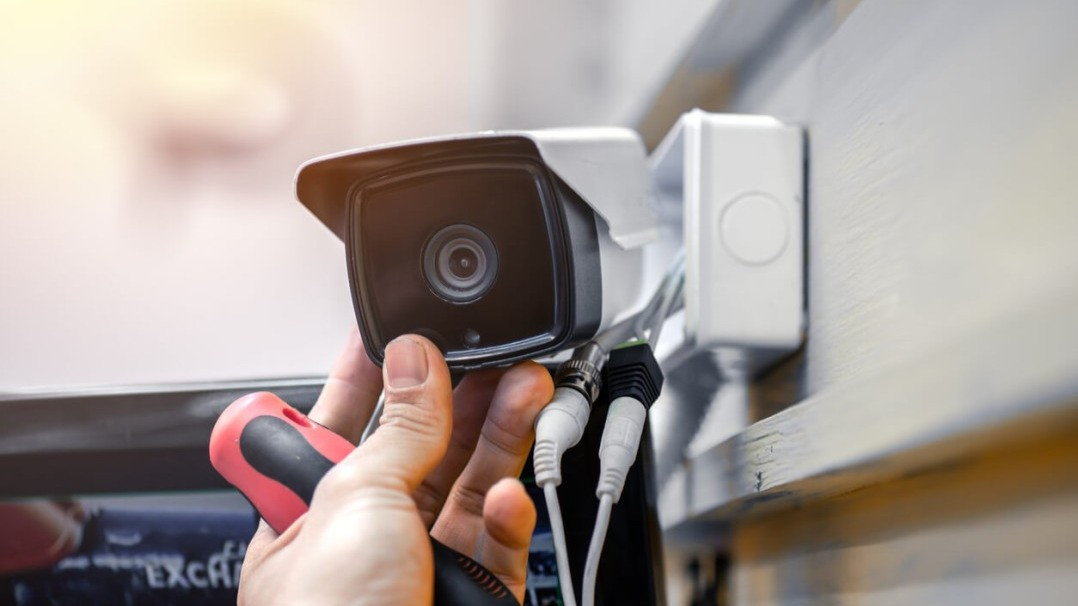

۶. اصول مهندسی نصب و پیکربندی سامانههای نظارتی
- نصب دوربین در ارتفاع ۲.۵ تا ۳.۵ متر برای میدان دید بهینه
- پرهیز از جهتگیری مستقیم به سمت منابع نوری شدید
- استفاده از داکت، لوله و کانالهای استاندارد برای حفاظت کابلها
- تنظیم دقیق فوکوس، نوردهی و تعادل رنگ پس از نصب
- رعایت سیاستهای امنیتی شامل رمزگذاری، تعیین گذرواژههای قوی و تفکیک دسترسی کاربران
۷. جمعبندی و تحلیل نهایی
سیستمهای AHD برای پروژههای اقتصادی یا ارتقای زیرساختهای قدیمی گزینهای مناسباند. در مقابل، سامانههای IP با تکیه بر کیفیت تصویری برتر، قابلیتهای هوش مصنوعی و امکان یکپارچهسازی با سامانههای امنیتی و مدیریتی، راهکار ایدهآل برای پروژههای پیشرفته و مقیاسپذیر محسوب میشوند.
در طراحی یک سامانه نظارتی مؤثر و پایدار، سه محور بنیادین نقش تعیینکننده دارند:
- انتخاب صحیح معماری و نوع دوربین بر اساس نیاز عملیاتی
- پیادهسازی زیرساخت ارتباطی و کابلکشی مطابق استانداردهای فنی
- نصب مهندسیشده و پیکربندی دقیق سامانه
توجه به این اصول، تضمینکننده ایجاد یک بستر نظارتی قابلاعتماد، مقاوم و منطبق بر استانداردهای حرفهای امنیت فیزیکی است.
